Thi Công Lắp Đặt thang máng cáp , máng cáp

14/07/2025 10:38 PM 91 Lượt xem

Điện Công Nghiệp Minh Phát là đơn vị thi công lắp đặt thang máng cáp điện cho công trình nhà máy, nhà xưởng, toà nhà theo yêu cầu của khách hàng trọn gói bao gồm sản xuất vật tư và nhân công.

Thi công hệ thống thang máng cáp điện không chỉ đòi hỏi kỹ thuật lắp đặt chính xác mà còn yêu cầu giải pháp tổ chức, kiểm soát an toàn và nghiệm thu rõ ràng. Cùng khám phá biện pháp thi công chuẩn, từ khâu chuẩn bị đến hoàn công.

3. Cam kết của Điện Công Nghiệp Minh Phát

Giá cạnh tranh – không phát sinh ẩn: Khách hàng nhận báo giá trọn gói, minh bạch vật tư – nhân công – tiến độ.
Kỹ thuật viên có chứng chỉ an toàn: Mỗi công trình đều có kỹ sư giám sát và nhật ký thi công.

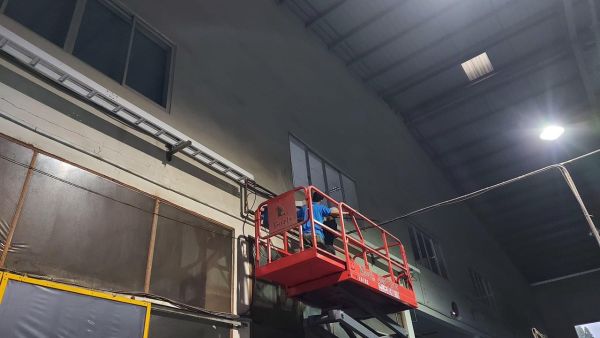

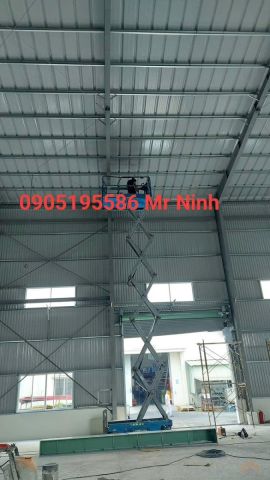

Lắp đặt máng cáp tủ điện cho công ty OKURA .

Mục tiêu và yêu cầu thi công lắp đặt

Trong các công trình điện công nghiệp và dân dụng, việc tổ chức thi công hệ thống thang máng cáp điện không đơn thuần là gắn thiết bị lên tường hay trần. Đằng sau đó là cả một hệ thống biện pháp thi công chặt chẽ nhằm đảm bảo an toàn, tiến độ, chất lượng và tối ưu vận hành.

Mục tiêu thi công lắp đặt thang máng cáp điện bao gồm:

Bảo vệ hệ thống dây dẫn khỏi hư hại cơ học, tác động môi trường và côn trùng.
Tổ chức không gian điện gọn gàng, dễ bảo trì, sửa chữa, giảm thiểu nguy cơ rủi ro cháy nổ.
Tối ưu hóa tiến độ thi công, đảm bảo phối hợp nhịp nhàng với các bộ phận khác như PCCC, kết cấu, hoàn thiện.

Yêu cầu cơ bản trong thi công:

Tuân thủ tiêu chuẩn TCVN 9208:2012, tiêu chuẩn IEC 61537.
Vị trí máng cáp phải cách mặt sàn ≥ 2.2m nếu lắp treo trần, ≥ 0.3m nếu chạy dọc tường.
Đảm bảo khoảng cách treo ≤ 2m, không võng, không cong vênh.
Cáp phải sắp xếp phân lớp, phân nhóm rõ ràng theo chức năng sử dụng.

Chuẩn bị vật tư, mặt bằng và nhân lực thi công

Không giống như lắp thiết bị dân dụng đơn lẻ, biện pháp thi công thang máng cáp điện đòi hỏi phải chuẩn bị đầy đủ về cả vật tư, mặt bằng tổ chức và bố trí nhân sự phù hợp ngay từ đầu.

1. Chuẩn bị vật tư chính:

Thang máng cáp: Loại hở (thang) dùng cho tải nặng và dễ thoát nhiệt; loại kín (máng) dùng cho khu vực dễ bụi, cần thẩm mỹ.
Ty ren, thanh Unistrut, đai treo, giá đỡ: Phụ kiện cố định máng.
Phụ kiện kết nối: Co L, T, góc cong, nối ngang…
Dây tiếp địa, ống nối đất, vật tư cách điện.

2. Chuẩn bị mặt bằng thi công:

Làm sạch khu vực lắp đặt, kiểm tra kết cấu chịu lực trần/tường.
Có sơ đồ định tuyến đã được phê duyệt, đánh dấu điểm treo thực tế.
Đảm bảo an toàn làm việc ở độ cao (giàn giáo, lan can tạm, dây an toàn).

3. Nhân sự và công cụ:

Nhóm 3–5 người: 1 tổ trưởng (có kinh nghiệm), 2 công nhân chính, 1 phụ lắp, 1 an toàn viên.
Dụng cụ: Máy khoan búa, máy cắt tay, máy siết lực, laser định vị, thước thủy, thiết bị đo điện trở nối đất.

Quy trình thi công thang máng cáp điện theo 6 bước

Việc thi công lắp đặt thang máng cáp điện nên tuân theo trình tự kỹ thuật chuẩn để đảm bảo an toàn, hiệu quả thi công và dễ kiểm soát chất lượng sau này.

1. Khảo sát hiện trạng và định vị tuyến máng

Dựa trên bản vẽ shop drawing, đội kỹ thuật đo đạc thực tế bằng thước laser và đánh dấu tuyến máng. Cần tránh các khu vực ẩm, vướng trần thạch cao hoặc đường ống kỹ thuật. Vị trí đánh dấu phải thể hiện cao độ, điểm rẽ nhánh và vị trí treo giá đỡ.

2. Lắp đặt giá đỡ, ty treo theo khoảng cách tiêu chuẩn

Dùng khoan bê tông để gắn ty ren treo giá đỡ cố định. Khoảng cách chuẩn giữa các giá đỡ là 1.5m–2.0m. Nivô được sử dụng để kiểm tra độ phẳng. Tất cả bulong, ty ren nên siết lực đều tay, không cong lệch.

3. Lắp thang máng cáp và các phụ kiện

Đặt máng cáp lên giá đỡ theo trình tự từ điểm đầu đến cuối. Sử dụng co nối, tê, góc chữ L để bo cua theo tuyến. Chỗ nối giữa hai đoạn máng phải có bản nối, bulong siết đủ lực. Nắp máng chỉ lắp sau khi hoàn tất kéo dây.

4. Kiểm tra cao độ bằng laser hoặc nivô

Sau khi lắp xong toàn bộ tuyến, dùng thiết bị đo laser kiểm tra độ thẳng và cao độ tuyến máng. Sai số cho phép thường dưới ±5mm. Nếu phát hiện lệch tuyến, cần điều chỉnh lại ty treo tương ứng.

5. Nối đất toàn bộ hệ thống máng

Dùng dây đồng bọc PVC nối giữa các đoạn máng và đấu vào hệ thống tiếp địa chính của tòa nhà. Đảm bảo mọi đoạn đều có tiếp đất đúng quy định, tránh gây chênh áp hoặc nguy cơ điện giật.

6. Xử lý bavia, sơn dặm và vệ sinh

Sau khi cắt máng, cần dùng máy mài hoặc giấy nhám xử lý phần bavia, tránh sắc cạnh gây đứt dây cáp. Các điểm cắt phải được sơn chống gỉ để tăng độ bền. Vệ sinh toàn tuyến máng trước khi kéo dây cáp vào.

Biện pháp an toàn khi thi công hệ thống máng cáp

Trong các công trình tòa nhà cao tầng, nhà máy, trung tâm thương mại, thi công thang máng cáp điện thường diễn ra ở độ cao, gần hệ thống điện sống hoặc khu vực có vật liệu dễ cháy. Do đó, biện pháp an toàn là bắt buộc.

An toàn lao động trên cao: Có giàn giáo ổn định, dây đeo an toàn hai móc, kiểm tra trước khi dùng.
An toàn điện: Dừng toàn bộ nguồn điện gần khu vực thao tác; dùng găng cách điện, bút thử điện.
PCCC: Cấm mài cắt gần khu vực chứa vật liệu dễ cháy, phải có bình chữa cháy tại chỗ.
Bảo hộ cá nhân: Bắt buộc đội mũ bảo hộ, giày chống trượt, kính bảo vệ mắt.
Biện pháp báo hiệu: Dán biển cảnh báo, chắn lối đi phía dưới khi thao tác trên cao.

Nên có một bảng checklist an toàn trước thi công mỗi ngày để đảm bảo không bỏ sót nguy cơ.

Kiểm tra, nghiệm thu và hoàn công hệ thống

Nghiệm thu là phần cuối cùng nhưng không thể qua loa trong biện pháp thi công thang máng cáp điện, bởi đây là căn cứ để các bên xác nhận chất lượng, an toàn và chuyển sang giai đoạn bàn giao.

1. Hạng mục cần kiểm tra:

Độ thẳng tuyến, độ võng của máng: không vượt 1% chiều dài đoạn.
Liên kết máng – giá đỡ – kết cấu: chắc chắn, không rung.
Đi dây đúng sơ đồ, phân nhóm hợp lý.
Nối đất liên tục, điện trở ≤ 10 ohm.

2. Hồ sơ nghiệm thu:

Nhật ký thi công từng ngày.
Biên bản kiểm tra nội bộ và liên ngành (điện, PCCC).
Bản vẽ hoàn công đã cập nhật thay đổi thực tế.
Hình ảnh chụp thực tế từng khu vực.

3. Thời điểm nghiệm thu:

Sau khi hoàn thiện mỗi tầng hoặc phân khu.
Trước khi bàn giao cho bộ phận khác tiếp tục thi công.
